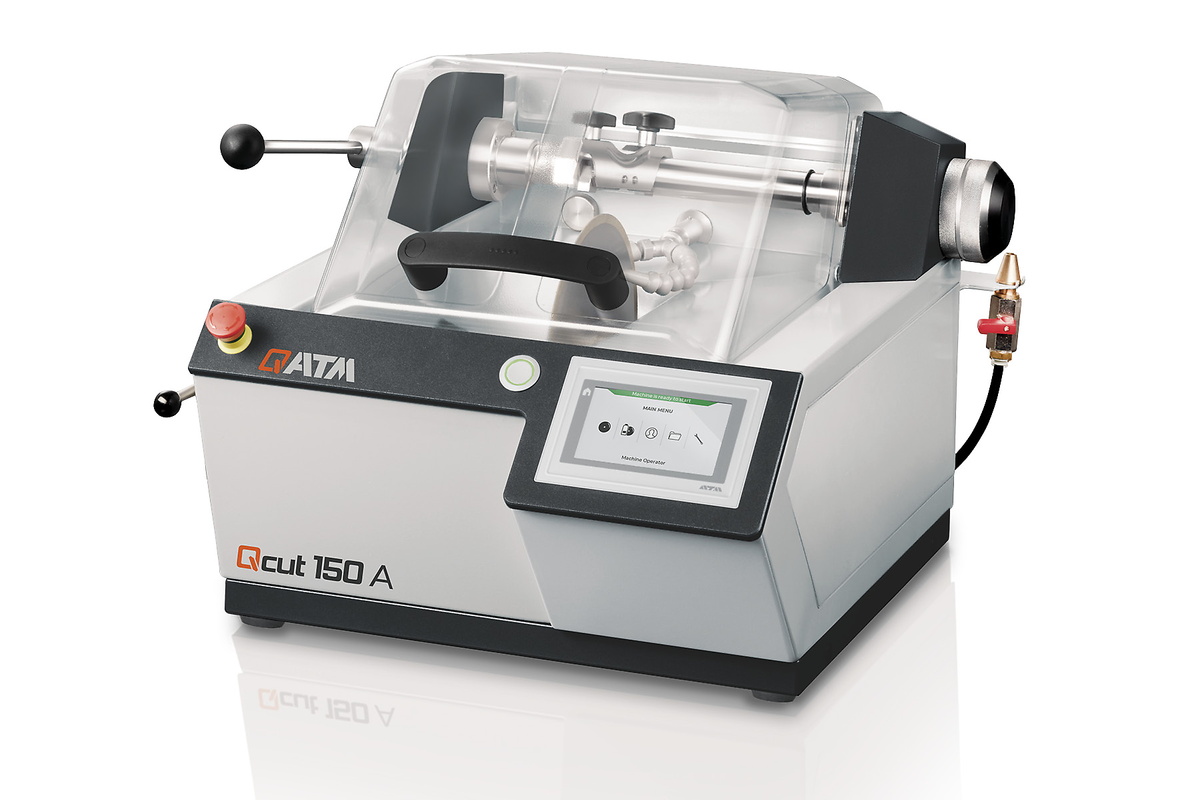

精密切割机 Qcut 150 A

Brillant Qcut 150 A (Brillant 210 A)精密切割机
联系我们Request a product demo
报价详情

Qcut 150 A是一款灵活的精密切割机，可使用直径达203 mm/8”的切割轮。

这款紧凑型台式型号可自动或手动切割，配备符合人体工程学的操纵杆。可选配带内置力传感器的样品夹持臂，通过精确的力控进给速率确保低变形切割。

优点

  • 多达5种不同的切割模式:手动, 自动进给, 力-控制进给, 磨削模式, 平台附件切割 (取决于设备配置)
  • 手动交叉进给
  • 区域切割功能
  • 4种不同的冷却系统可选
  • 修刀装置
  • 集成了数据库的直观的QATM软件
Brillant Qcut 150 A (Brillant 210 A)精密切割机


点击观看视频

此仪器是地质学及矿物学应用的理想选择

地质和矿物学样品制备指南
.

精密切割机 Qcut 150 A 在现实世界中体验3D模型!

AR-模型 - 用您的智能手机访问该页面，或扫描“View in Room”下的二维码，在现实世界中体验3D模型!

精密切割机 Qcut 150 A 性能指标

力-控制切割

力-控制切割

  • 样品夹持臂中集成的力传感器通过设定的切削力精确调节进给速度
  • 在整个过程中始终保持恒定的切削力，能够实现对边缘硬化部件和复合材料的精准切削
平台附件

平台附件

  • 无需任何工具即可将平台附件安装到设备上
  • 对大样品、印刷电路板或板材材料进行快速的手动切割
区域切割

NEW: 区域切割

  • 对样品的各个部分分别进行进给速度或切削力的调整
  • 减少材料变形和升温
  • 加速的切割进程
所有参数一目了然

所有参数一目了然

  • 坚固的4.3"工业触摸屏
  • 具有现代界面的直观软件，能显示所有重要的切割参数。
  • 大量程序存储和用户账户控制

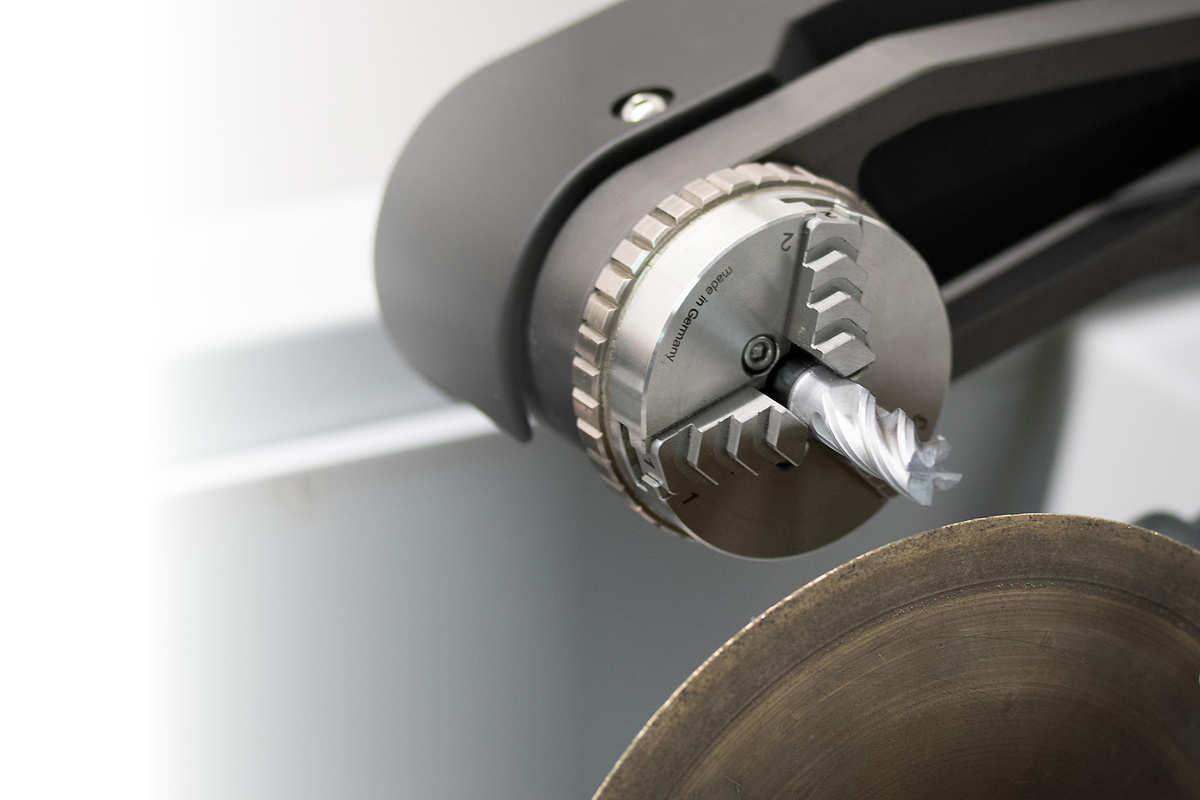

磨削模式

磨削模式

  • 目标制备: 在磨削模式中，使用研磨杯轮可对样品进行手动或者半自动磨削
  • 非常适合薄片和微电子样品
真空夹持单元

真空夹持单元

  • 用于薄片制备的玻片可以很容易地固定，而不会打滑

减少后续研磨工序

自适应旋转轴的使用使切割模式更加均匀，并降低了切割轮跑偏的风险。这就减少了以后对试样进行平面平行磨削所需的工作量。

精密切割机 Qcut 150 A 超凡细节

1. 试样夹持臂

  • 无需工具的快速夹持系统用于安装:
    • 精密夹持装置
    • 旋转装置
    • 真空夹持单元
  • 最大样品尺寸: Ø 40 mm

2. Y轴

  • 手动或自动进给
  • 行程: 120 mm
  • 进给速度: 0.01–20 mm/s (自动)
  • 切割力可调: 0–10 N (可选)

3. 修刀装置

  • 用于修磨金刚石切割轮和研磨杯轮
  • 可以从外部手动操作

4. 坚固的机身

  • 坚固且耐腐蚀的不锈钢外壳
  • 采用粉末涂层，便于清洁

5. 透明保护罩

  • 可旋转式罩盖，可自由进入切割室
  • 集成式安全开关

6. Z轴

  • 手动交叉进给
  • 行程: 25 mm
  • 位置可显示在显示屏上
  • 定位精度: 0.005 mm

7. 切割轮驱动

  • 切割轮尺寸: Ø 75–203 mm / 8"
  • 驱动功率: 0.37 kW (S1)

8. 人体工程学控制面板

  • 4.3英寸工业触屏
  • 直观的界面显示过程数据
  • 可储存多达200个用户定义切割方法
  • 用户账户管理
不受限制的切割

齐全的夹具

借助于从丰富配件系列中提供的合适夹具，无论是镶嵌还是未镶嵌的尺寸不超过 40 毫米直径的样品，都能在切割机上轻松地被夹紧

夹具

Qcut150A和200A适用的最佳配件 循环冷却系统

在切割过程中，最佳的冷却措施至关重要。切割过程中若热量过大，会损伤样品并增加切割轮的磨损。冷却和防腐保护剂能够散热，并同时将切割室内的碎屑清除出去。

循环冷却单元

15L循环冷却系统

  • Portable system with filter cartridge and lid
  • Small footprint required
  • Easy to integrate into existing laboratory furniture
  • Two-chamber system for filtration
45L循环冷却系统（移动式）

45L循环冷却系统（移动式）

  • Mobile unit with inlet strainer, filter bag and overflow
  • Can be placed under a lab bench or floor-to-ceiling cabinet
  • Expandable with optional pump module for cut-off chamber flushing
  • Two-chamber system for filtration with removable separating slide
45L循环冷却系统（系统实验室）

45L循环冷却系统（系统实验室）

  • Mobile unit with retractable mechanism
  • Can be conveniently integrated into QATM system laboratory cabinets and cabinets with undershelves
  • Expandable with optional pump module for cut-off chamber flushing
  • Inlet strainer, filter bag and overflow
  • Two-chamber system for filtration with removable separating slide

完美的切割 - 由Qprep耗材保证

当使用正确的元素: 知识、保养和正确选择耗材和切割机进行加工时，切割更可靠、更安全、更高效。 The Qprep range includes specially developed cut-off wheels for a wide variety of materials and requirements.

  • Low thermal influence on the specimen during the cutting process
  • Wet abrasive cutting achieves very fine surface finishes after cutting
  • Optimal cutting shortens the further preparation process
产品系列

精密夹具

The Precision Series from QATM offers versatile clamping for both regular and irregularly shaped samples, designed for the most demanding and precise materialographic applications.

  • Handles Irregular and Complex Geometries
  • Varied and Versatile Product Range
  • Works with Rotating Device Integration (Qcut 150 A)
  • Horizontal and Vertical Adaptation Available

产品系列

精密切割机 Qcut 150 A 技术参数

切割轮ø 75 - 203 mm/8"
可调转速150 - 3000 rpm
最大切割能力：ø 40 mm
中心轴尺寸ø 12.7 mm
可调切割力0 - 10 N
进给0,01 - 20 mm/s (自动)
Y轴 （垂直移动）120 mm (手动/自动)
Z轴手动（平行切割）25mm(手动）
Z轴定位精度0.005 mm
电机功率0.37 kW (S1)
连接电源0.75 kVA
宽 x 高 x 深545 x 391 x 566 mm
重量~ 45 kg (取决于设备)

保留技术变更和出错的权利
